管箍加固施工使用方案設計圖

發布時間:2017/08/19 新聞資訊 相關資料 瀏覽次數:14564

管箍的使用大多是使用于兩根管子之間的一段短管,也叫外接頭。管箍因為其使用方便,其使用地極為廣泛,其主要使用與民用建筑、工業農業以及高鐵基礎建設等領域。

管箍的使用往往是為能更好的對需要加固的泄水管之間能更好的進行連接,讓其連接部位在使用過程中能更為密實,防止管內的水向外迸發,在搭配使用上塑料模具澆筑成型的聲屏障、蓋板、以及電纜槽等水泥制品。下面這張圖紙是針對橋面泄水管在使用過程中管箍的安裝使用方式:

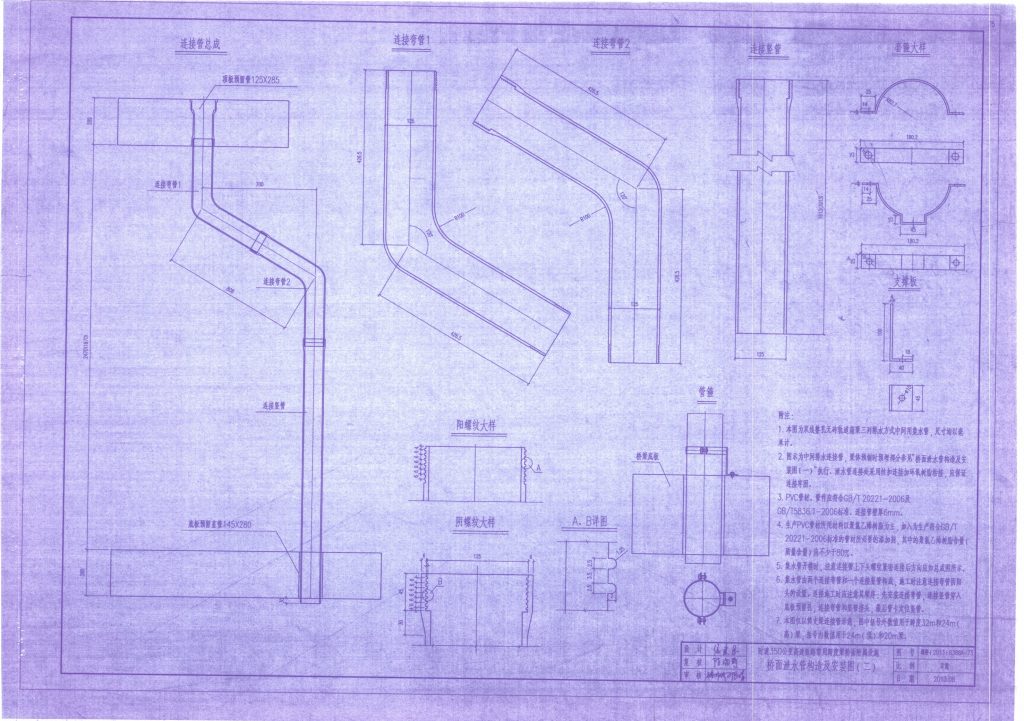

管箍安裝圖

附注:
1.本圖為雙線整孔無砟軌道箱梁三列排水方式中間用集水管,尺寸均以毫米計。
2.圖示為中間排水連接管,梁體預制時預埋部分參見“橋面泄水管構造及暗轉圖(一)”執行。泄水管連接處采用絲扣連接加環氧樹脂粘接,應保證連接牢固。
3.PVC管材、管件應符合GB/T20221-2006及GB/T5836.1-2006標準,連接管壁厚6mm。
4.生產PVC管材所用材料一聚氯乙烯樹脂為主,加入為生產符合GB/T20221-2006標準的管材所必要的添加劑,其中的聚氯乙烯樹脂含量(質量含量)應不少于80%。
5.集水管開模時,應注意連接管上下頭螺紋緊密連接后方向應如總成圖所示。
6.集水管由兩個連接彎管和一個連接豎管構成,施工時注意連接彎管陰陽頭的設置,連接施工時應注意其順序;先暗轉連接彎管,連接豎管穿入底板預留孔,連接彎管和豎管接頭,最后管卡定位豎管。
7.本圖僅以簡支梁連接管示意,途中括號外誰知用于跨度32m和24m(高)梁,括號內數值用于24m(低)20m梁。

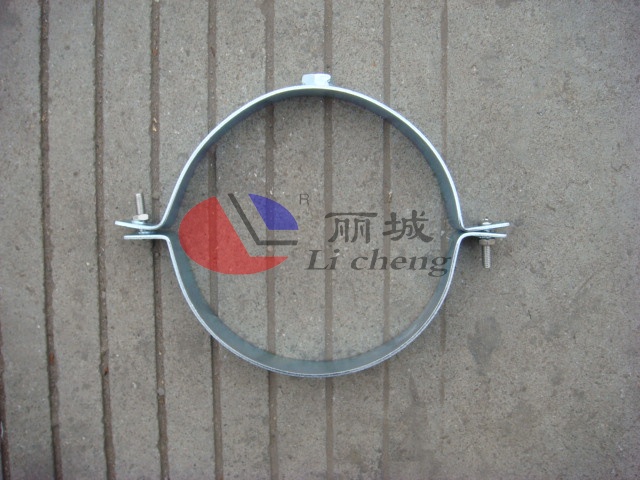

泄水管管箍

浙江麗臣科技有限公司除了在高鐵泄水管篦以及管箍上有進行設計生產,還有涉及到高鐵高速的基礎塑料模具的制作。市政道路基礎建設上所使用的路沿石模具、彩磚模具、以及井座井蓋塑料模盒都有進行開模設計,麗臣歡迎廣大客戶前來選購。

友情提示:本圖紙僅供學習交流使用,切勿用于商業用途,否則后果自負,下載地址:https://pan.baidu.com/s/1miHjBk8
