聲屏障工程基礎設置

發布時間:2017/08/24 新聞資訊 相關資料 瀏覽次數:17011

聲屏障的使用往往是在橋梁兩側外邊緣使用的,通常較為普遍的聲屏障工程中使用的主要有人行道欄桿,人行道擋板以及聲屏障,其成型過程中主要采用聲屏障鋼模具澆筑而成。

聲屏障工程中聲屏障的使用主要針對其使用的環境來進行設置,聲屏障可根據需求采用插板式、整體式或超高強混凝土聲屏障遮板、然心道擋板或整體式聲屏障均為預制結構,根據需要通過預留鋼筋與橋面蘇強A預留鋼筋綁扎在一起后現澆豎墻混凝土,與橋梁連接成整體,安裝于橋面。下面就來詳細的解說在不同的地方所使用的遮板鋼模具都是不同的

1、在不需設置聲屏障區段,可根據景觀需要選擇設置人行道擋板或欄桿(其中欄桿的制作的材質有聲屏欄桿鋼模具以及聲屏障欄桿塑料模具),人行道遮板用于連接人行道欄桿用,人行道擋板及人行道遮板個有四種類型,其長度上主要有1996、2328、1778、1678mm。每種遮板根據其設置位置不同,其構造及預埋件有區別,根據具體橋梁長度進行選型,必要時可調整梁端預制件長度。

2、插板式聲屏障及整體式聲屏障構造應符合現行標準的規定,插板式聲屏障遮板根據橋面軌道結構型式分為兩種高度,F型遮板用于無砟軌道橋面;H型遮板用于有砟軌道橋面,兩種遮板長度類型與人行道遮板一致。具體根據橋梁長度進行選型,必要時可調整梁端預制件長度,但應保證在考慮梁縫伸縮情況下,插板式聲屏障遮板兩個預埋中心距離不大于2m。

3、采用超墻混凝土聲屏時,通過聲屏障單元與豎墻A預留鋼筋焊接綁扎C40混凝土,應保證聲屏障荷載與豎墻A有效傳遞,滿足豎墻A手里要求,超高強混凝土聲屏障的構造和施工工藝應滿足《鐵路橋梁超高強混凝土超屏障》(通環(2016)8328)的要求。

4、人行道擋板及聲屏障的設計荷載考慮以下荷載計算,如實際使用荷載大于設計荷載,應進行相應的檢算,必要時采取加強措施。
(1)人行道欄桿的水平推力按0.75kN/m;
(2)風力按早標準設計風壓值計算,即1250pa;
(3)列車風荷載按1000pa計算;
(4)每側人行道擋板重量以6.9KN/m計算;

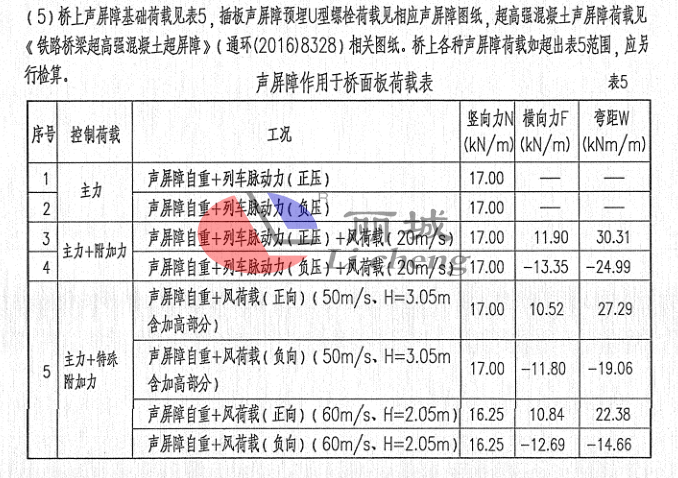

(5)橋上聲屏障基礎荷載見圖片;

聲屏障荷載圖

5、由于人行道遮板、擋板或聲屏障構造重心均在橋面板外,應注意橫向伸出鋼筋與豎墻A預留鋼筋綁扎牢固,避免遮板、擋板或聲屏安裝過程中的失穩情況發生。

6、設置接觸網知足基礎或下錨拉線基礎為師時,遮板。人行道擋板、整體式聲屏障的連接鋼筋應與支柱基礎鋼筋綁扎后,再灌筑接觸網支柱基礎或下錨拉線基礎混凝土。

7、當接觸網支柱距離端距離有調整時,首先應保證接觸網支柱基礎和下錨拉線基礎位置遮板(擋板)的安裝,適當調整兩端變快的尺寸。

8、在上跨橋梁兩側采用人行道擋板構造時,如果需要安裝防護網,可在人行道擋板豎肋上增設連接螺栓。

以上幾種便是聲屏障工程在施工過程中的詳細流程。合理的使用能讓水泥遮板鋼模具在后期無論是在使用時、澆筑成型后都能較好的進行使用。
